工具/原料

天正绘图，AUTOCAD。

建筑图纸。

基本轴线与墙线

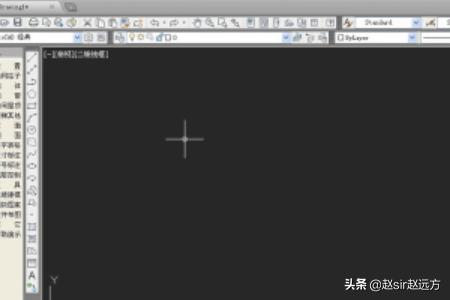

1、我们首先打开天正绘图和AUTOCAD绘图，两种绘图软件配合使用能够大大加快我们的绘图效率和图纸的准确度，进入绘图页面。

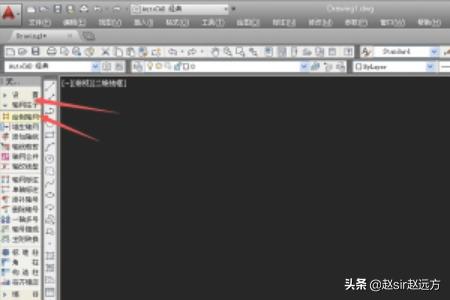

2、我们先绘制轴网，轴网能够帮助我们确定平面图尺寸，并且让墙体绘制更加简单和准确，在左侧工具栏选择“轴网柱子——绘制轴网”。

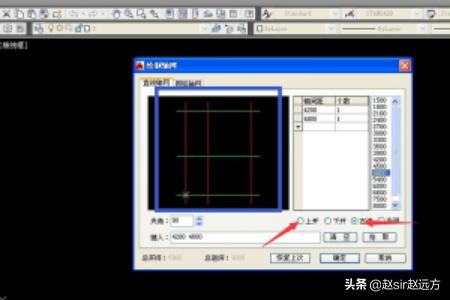

3、系统会自动弹出轴网的设置窗口，我们根据需要进行轴网线条的添加和设置，完成后点击确定，系统会自动输出轴网，并回到绘图页面。

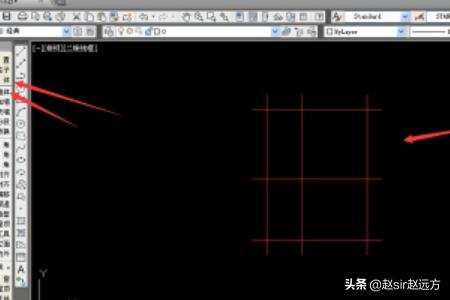

4、在合适的位置单击鼠标即可确定轴网位置，并输出轴网，完成轴网绘制后，我们即可开始绘制墙线，在左侧工具栏选择“墙体——绘制墙体”。

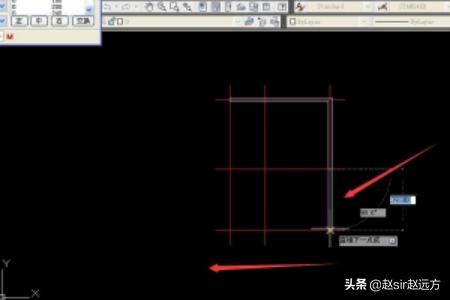

5、在系统弹出的设置窗口，我们可以进行墙线属性的具体设置，完成设置后，将鼠标移动到接近轴网的地方，系统会自动锁定轴线，这样就可以快速的绘制墙线了。

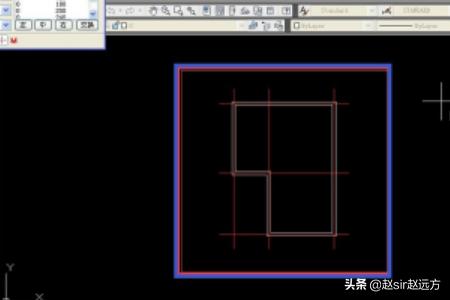

6、鼠标点击确定墙线的转折点，就可以轻松的绘制出墙线，轴网可以帮助我们将墙线绘制垂直，没有轴网辅助时，我们可以按下“F8”进行垂直锁定。
